7 nov. 2008

Buenas Prácticas. Biodigestores IV

Como lo prometido es deuda, en la entrada de hoy veremos el proceso de implementación de los biodigestores del proyecto de Enxeñería Sen Fronteiras (ESF-Galicia) "Apoyo a productores para la realización de buenas prácticas agrosilvopastorales y reducción de áreas degradadas en 4 comunidades de la parte alta de la subcuenca del rio Viejo (Jinotega, Nicaragua)". Este proyecto contó con la financiación de la Xunta de Galicia.

La construcción fue realizada por la asistencia técnica formada por Iván Urbina y Martín Herrera con la colaboración del técnico del proyecto Carlos G. Guatemala (La Cuculmeca).
Podemos ver el esquema del digestor que queremos construir en la siguiente figura: a.- Excavación de la fosa
– El desnivel a lo largo del piso no debe ser mayor de 5 cm por metro de longitud.
– Se debe cavar la fosa en forma de talud o chaflán con una pendiente del 10 %, con el objetivo de evitar que se derrumbe

b.- Construcción de las piletas de entrada y salida
En los extremos superiores del biodigestor se colocan dos piletas, uno para la alimentación y otro para la expulsión . Las piletas son hechas de
bloques, unidos con cemento y tienen un tamaño aproximado de 50 cm2.
– La pileta de alimentación es por donde se introduce el estiércol y se agita la mezcla de estiércol y agua. Contiene en su interior un tubo de PVC que lo vincula a la fosa. Hay que procurar que la profundidad del tubo no sea excesiva para no entorpecer la entrada y batida del líquido.
La pileta expulsora lleva otro tubo en su interior por donde sale el líquido digerido.




























c.- Preparación de la bolsa para el digestor
En el caso de este proyecto, el tubo de plástico es de 1,30 m de diámetro, y el ancho de la trinchera es de 1,20 m en la cima, y 1 m en el fondo, con 1 m de profundidad; la longitud es de 6 m, menos uno que es de 18 m.
El procedimiento de instalación es el siguiente:
– Se extiende el plástico sobre un piso seco y firme, sin piedras ni objetos que puedan romperlo.

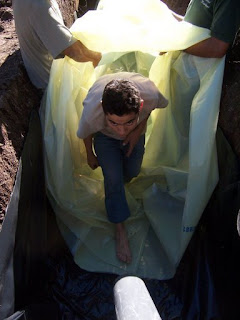

– Se corta el plástico en dos tramos iguales con la longitud deseada, y una se introduce dentro de la otra. Para meter un plástico dentro del otro, una persona sin zapatos pasa por dentro de un plástico introduciendo el otro plástico.







La tubería de la entrada de PVC se inserta en un extremo del tubo de plástico. La película de plástico se pliega alrededor de la tubería y se afianza con 5 cm. de la tira de caucho. Las tiras se envuelven en una capa continua para cubrir los bordes del plástico completamente y termina en el tubo de PVC. El tubo de la entrada está entonces cerrado con un cuadrado de plástico y una tira de caucho











d.- Salida del biogás y válvula de seguridad.




























e.- Protección y cierre

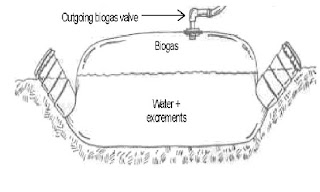

Por último veremos un corte transversal y frontal del biodigestor y una foto de uno que ya está en funcionamiento.



En los próximos días nuestras compañeras Raquel Rodríguez y Sabela Dávila, que están estos meses de PCR en Jinotega, visitarán a algunos de los beneficiarios de este proyecto y nos comentarán si se han cumplido los objetivos que se pretendían alcanzar.

Nota: La visita a los beneficiarios se hará gracias a la inestimable colaboración de ISF-Apd que amablemente nos cederá un vehículo un par de días.





8 comentarios:

Patricia Iglesias dijo...

Super claro e supergráfico.. gustoume moito!

fpuga dijo...

Una serie de artículos muy buenos Agus, gran trabajo.

Una pregunta, como se emplea el biogas. Es decir se almacena en "bombonas" o directamente se conecta a la cocina o como ...

Anónimo dijo...

Gracias Fran.

El gas se almacena en el propio biodigestor. Dos tercios de la bolsa se ocupan con la mezcla de agua y purines y en el tercio restante es donde se acumula el gas.

En el tubo que sale de la parte de arriba del biodigestor y que lleva el gas hasta la cocina hay dos llaves de paso. Una más o menos a la mitad del recorrido y otra justo antes del fogón.
De esta manera para que circule el gas tienen que estar las dos llaves abiertas lo que nos da una mayor seguridad.

Antes de la llave de paso que está a mitad de camino está la válvula de seguridad que evita que si la llave de paso está cerrada y el biodigestor está lleno pueda explotar.

Anónimo dijo...

Gracias Fran.

El gas se almacena en el propio biodigestor. Dos tercios de la bolsa se ocupan con la mezcla de agua y purines y en el tercio restante es donde se acumula el gas.

En el tubo que sale de la parte de arriba del biodigestor y que lleva el gas hasta la cocina hay dos llaves de paso. Una más o menos a la mitad del recorrido y otra justo antes del fogón.
De esta manera para que circule el gas tienen que estar las dos llaves abiertas lo que nos da una mayor seguridad.

Antes de la llave de paso que está a mitad de camino está la válvula de seguridad que evita que si la llave de paso está cerrada y el biodigestor está lleno pueda explotar.

Anónimo dijo...

hola, estoy interesado en hacer un biodijestor, lo que quiero saber si puede funcionar con estiercol de oveja, cuy y aves de corral. o debo incorporar algun quimico. yo quiero aprovechar el guano de , ovejas y cuyes lo que en mi sector se cria. Cusco - Tipon

Anónimo dijo...

En realidad funcionaría con cualquier tipo de estiércol, si bien al parecer los mejores rendimientos se obtienen con el de cerdo. En principio no sería necesario incorporar químicos.

Anónimo dijo...

se puede usar para calentar la casa,producir luz o solo para cocinar??

Anónimo dijo...

HOLA UNA PREGUNTA ES POSIBLE ALMACENAR EL GAS EN BOMBONAS O SOLO SE PUEDE ENCHUFAR A LA COCINA?
GRACIAS
NICOLA
